 Serielle ZigBee Module
Leistungsfähige ZigBee Module für kabellose Netzwerke |
EZBee™ Serielle ZigBee Module
Die EZBee™ Module sind kompakte Zigbee Single-Board Module welche kompatibel zu der 2.45GHz Zigbee Spezifikation v1.0 von IEEE 802.15.4 sind.
|
|
 |
EZBee™-DBK: Zigbee Evaluation Kit
Das EZBee™ Evaluation Kit besteht aus zwei kompakten Basisboards zur Nutzung der EZBee™ ZigBee Single-Board Module, kompatibel zu der 2.45GHz Zigbee Spezifikation v1.0 von IEEE 802.15.4. Mitgeliefert werden u.a. zwei Short Range und zwei Long Range ZigBee Module.
|
|
 |
EZBee™ Serielle ZigBee Module
Die EZBee™ iModule sind kompakte Zigbee Single-Board Module welche kompatibel zu der 2.45GHz Zigbee Spezifikation v1.0 von IEEE 802.15.4 sind. Mit den EZBee™ Modulen können Sie ohne professionelle Kenntnisse des ZigBee Protokolls, schnell und einfach kabellose ZigBee Netzwerke aufbauen. Die Module können in zwei Konfigurationen betrieben werden:
1. Den Connectionless (verbindungslosen) Modus für offene Kommunikation. Hier entfällt der Verbindungsauf- und Abbau. Die Kommunikation erfolgt einfach über AT-Kommandos.
2. Den Connection Mode, bei dem eine Verbindung gezielt zu einem Modul über Kontenpunkte im Netzwerk aufgebaut wird.
Jedes Modul besitzt zur Ansteuerung eine eigenen erweiterte Adresse, eine Kurzadresse und eine ID-Nummer. Durch das integrierte Flashmemory und den erweiterten Arbeitstemperaturbereich bieten sich fast unbegrenzte Einsatzmöglichkeiten in der Industrie- und Gebäudeautomation, in Netzwerken sowie in der Mess- und Regeltechnik.
|
Artikelnummer
|
Beschreibung
|
Version
|
Freigabe
|
|
EZB-001
|
2.4GHz ZigBee Modul
Short Range
|
VER.C.0.9.1
VER.R.0.9.0
VER.E.0.9.0
|
26.09.2005
|
|
EZB-100
|
2.4GHz ZigBee Modul
Long Range
|
VER.R.0.9.0
VER.E.0.9.0
|
24.01.2006
|
| EZB-001EK |
EZBee ZigBee Evaluation Kit
|
VER.C.0.9.1
VER.R.0.9.0
|
26.09.2005 |
EZBee™- EZB-001
|
|
 |
Durch die Nutzung von AT Komandos können Sie mit den EZBee™ Modulen kommunizieren. Eine Liste aller verfügbaren AT Komandos finden Sie im Handbuch der EZBee™ ZigBee Module.
Die EZBee™ Module können als Koordinator, Router oder als Endgerät arbeiten. Als Koordinator und als Router ist es ein FFD (Full functional Device), so kann ohne Funkkontakt peer-to-peer kommuniziert werden. Als End-Gerät ist es ein RFD (Reduced Functional Device), so arbeitet es nur zusammen mit einem Koordinator und einem Router und kann so konfiguriert werden dass es im Low-Power Modus arbeitet.
| Für mehr Informationen und Preise hier klicken! |
|
|
- IEEE 802.15.4 kompatibel PHY und MAC
- Full Function Device (FFD)
- 16 x 33.5 x 3.3 mm kompaktes Shield-Modul für SMD mounting
- 128KB Flash Memory, 4KB SRAM, 4KB EEPROM
- UART, SPI und JTAG Schnittstelle
- 16 Kanäle im 2.45GHz ISM Band
- Bis zu 250kbps
- Integrierte Chip-Antenne oder optionale externe Antenne
- 2.7 ~ 3.6V Versorgungsspannung
- -30°C bis 85°C Arbeitstemperatur
- Konform mit ETSI EN 300 440 (Europa), FCC CFR-47 part 15.247 und 15.249 (USA), ARIB STD-T66 (Japan)
- Kabellose Fernsteuerungen
- Automatisierung in der Produktion
- Netzwerke
- Industrielle Steuerungen und Kontrollen
- OEM Geräte
- Externe PC Geräte
Technische Spezifikationen
|
Modelle
|
EZBee-001 (LowRange)
|
EZBee-100 (HighRange) |
|
Leistung
|
|
Reichweite (LOS)
|
30m bis 100m
|
350m bis 1200m |
|
Ausgangsleistung
|
-25dBm~0dBm (1mW)
|
10dBm (10mW) oder
17dBm (100mW) |
|
Datenrate
|
bis 250Kbps
|
|
Receiver Sensitivity
|
-94dBm (1% PER)
|
-102dBm (1% PER) |
|
Leistungsbedarf
|
|
Betriebsspannung
|
2.7~3.6V DC
|
|
Tx Current (typical)
|
27mA
|
95mA bzw. 140mA |
|
Rx Current (typical)
|
30mA
|
55mA |
|
Power-down current
|
< 10uA
|
|
|
Allgemein
|
|
Arbeitsfrequenz
|
2.4~2.4835 GHz ISM Band, 16 Kanäle
|
|
Abmessungen
|
35 x 21 x 3 mm
|
38 x 26 x 3 mm |
|
Arbeitstemperatur
|
-30°C ~ +85°C
|
|
Antennen Optionen
|
Integrated or External
|
External |
|
Netzwerk
|
|
Unterstützte Topologien
|
Point-to-point, Point-to-multipoint, Mesh / Tree / Star
|
|
Interface
|
UART, SPI und JTAG
|
|
Zulassung
|
|
FCC/CE/ETSI
|
Konformität mit ETSI EN 300 440 (Europa), FCC CFR-47 part 15.247 und 15.249 (USA), ARIB STD-T66 (Japan) Weltweit anmeldefrei
|
EZBee™-DBK: Zigbee Evaluation Kit
Das EZBee™ Evaluation Kit ist eine kompakte Testumgebung für die EZBee™ Single-Board Module. Die beiden Basisboards nehmen die Module in einem Sockel auf und verfügen über eine stabiliserte Stromversorgung. Im Kit enthalten ist die Software für schnelle Tests und zum Aufbau von ganzen Netzwerken (Star. Tree, Mesh) Mitgeliefert werden insgesamt vier Module: 2 ShortRange und 2 LongRange Module mit 30 bis 100m bzw. 100 bis 1200m Reichweite
Die Boards haben eine 9-polige serielle Schnittstelle sowie eine USB Schnittstelle integriert. Neben einem USB Treiber für Windows ist auch ein Treiber für Linux enthalten. LEDs geben Auskunft über den Zustand der Module. Über ein JTAG Interface ist auch der Firmwareupgrade der Module möglich. Der SMA Antennanschluss erlaubt die Verwendung von Antennen mit mehr Gewinn für höhere Reichweiten.
Selbstverständlich können die Evaluationsboards auch im produktiven Betrieb als Basis für eigene ZigBee Lösungen ohne Änderungen direkt verwendet werden.
Technische Unterlagen:
EZBee DBK User Manual (englisch) als PDF (476 k)
EZB-001 Evaluation Kit
| Für mehr Informationen und Preise hier klicken! |
|
|
|
Produkt
|
Anzahl
|
|
Evaluation Board (EZB-001EB)
|
2 Stück (1 als Coordinator / 1 als Router)
|
|
USB Kabel
(für Stromversorgung / Konfiguration / Test)
|
2 Stück
|

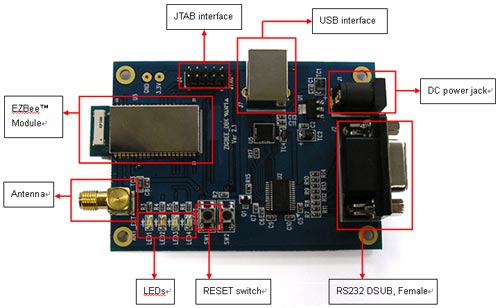

Beschreibung des Evaluation Boards
|
|
|
