In Notebooks zweite Festplatte oder SSD statt
dem CD, DVD oder Bluray Laufwerk einbauen! Nutzen Sie in fast jedem Notebook wechselweise statt dem CD, DVD oder Bluray Laufwerk eine zweite Festplatte oder schnelle SSD mit OptiBayHD™ Einbaukits
Während es nur wenige Notebooks gibt für die der Hersteller den Einbau einer zweiten Festplatte vorgesehen hat, besteht bei fast allen Notebooks und auch MacBooks die Möglichkeit, das interne CD, DVD oder Bluray Laufwerk einfach zu entfernen und gegen eine zweite Festplatte oder SSD in einer speziellen OptiBayHD™ Halterung zu tauschen. In den meisten Fällen genügt es, eine einzige Schraube am Boden des Notebooks zu entfernen um das optische Laufwerk aus dem Schacht herausziehen zu können. NEU: Jetzt noch einfacher mit Universalkits!
Einfachste Installation anstelle des optischen Laufwerks!
In nur 5 Minuten gegen das CD, DVD o. Bluray Laufwerk ausgetauscht
Optionale 2.5" Festplatte oder schnelle SSD in das OptiBayHD™ Kit einstecken
CD, DVD oder Bluray ausbauen
(meist mit nur einer Schraube am Boden gesichert)
OptiBayHD™ Kit mit der zweiten Festplatte oder SSD einschieben. Fertig!

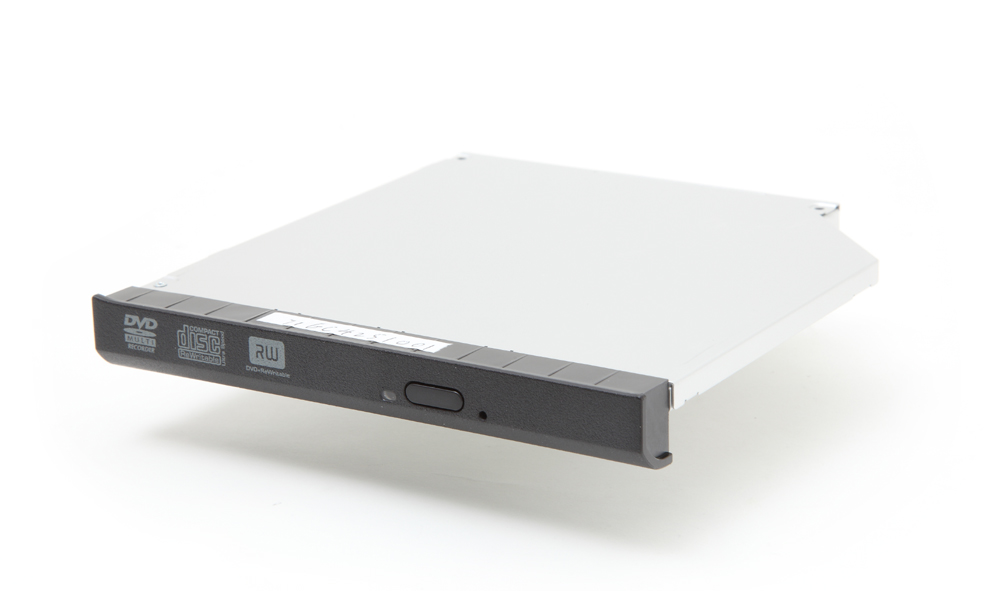

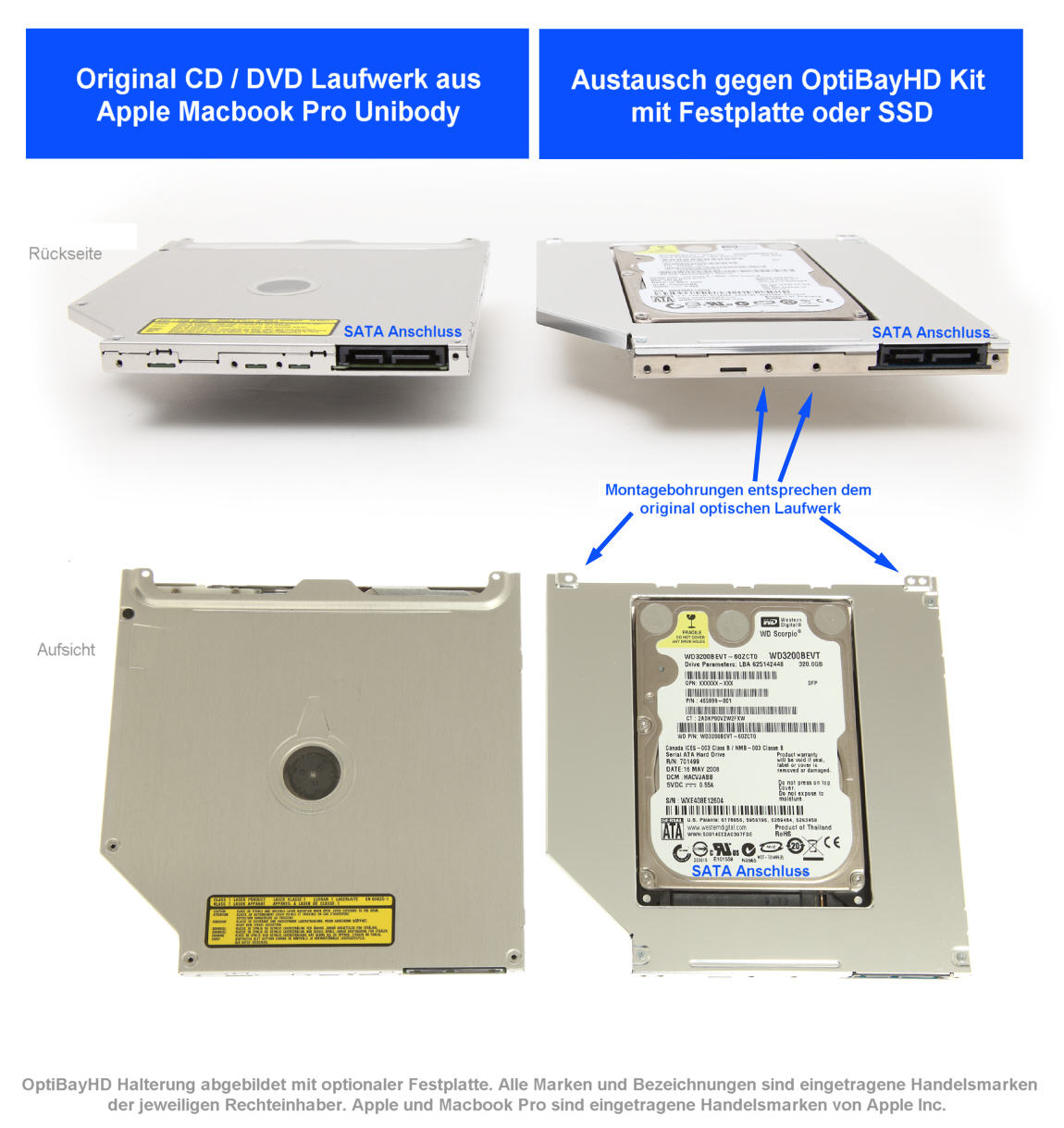

Standard Laptop CD, DVD oder Bluray Laufwerk oder Brenner ausgebaut

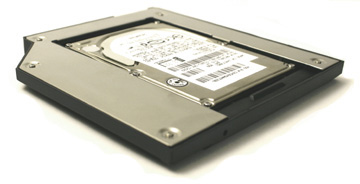

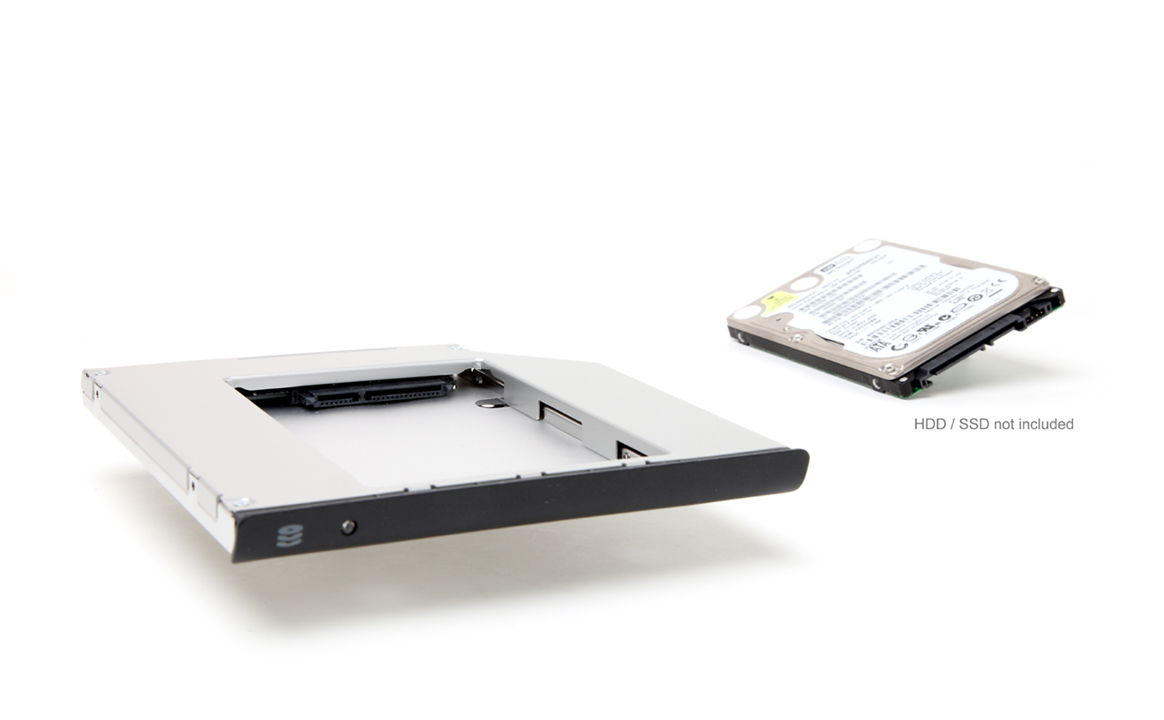

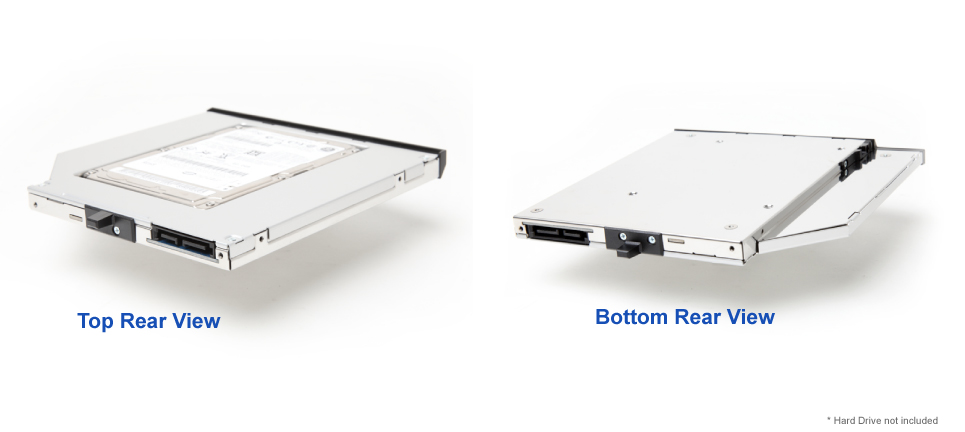

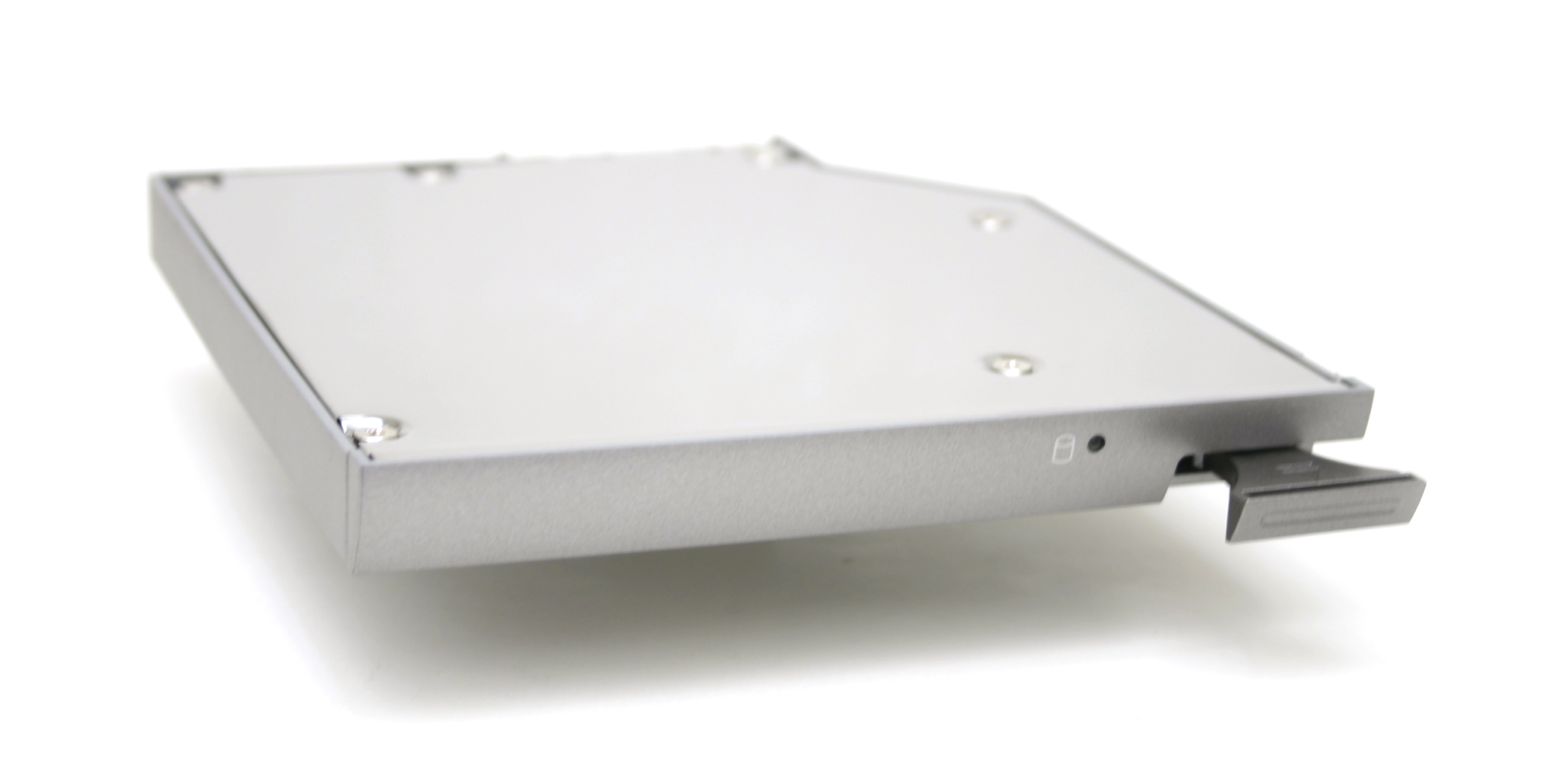

Optical Bay Hard Drive Einbaurahmen (OptiBayHD™ Kit) mit HD oder SSD
Eine zweite Festplatte oder eine schnelle SSD im Notebook macht nicht nur zur Kapazitätserweiterung oder Datensicherung Sinn. Auf die zweite Festplatte können z.B. die wichtigen Daten ausgelagert werden. Im ausgebauten Zustand kann über ein optionales USB-SATA Kabel (siehe weiter unten) das OptiBayHD™ Kit sogar wie ein externes Laufwerk am PC genutzt werden. Gemeinsam genutzte Notebooks lassen sich über mehrere OptiBayHD™ Kits für mehrere Mitarbeiter mit der "eigenen" Festplatte verwenden oder geschäftliche und private Inhalte sauber trennen. Darüber hinaus lässt sich die Geschwindigkeit der Notebooks mit einer schnellen SSD (Solid State Disk) stark verbessern. Mit den OptiBayHD™ Kits ist das mit fast jedem Notebook und auch MACs möglich.

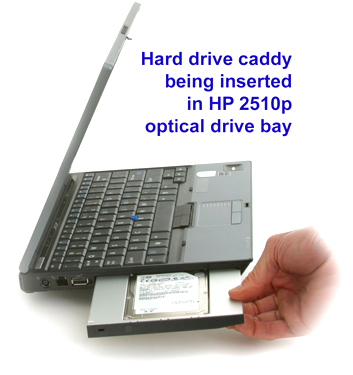

Einbau eines OptiBayHD™ Kits anstelle eines DVD Laufwerks am Beispiel eines HP Notebooks
So wählen Sie das passende OptiBayHD™ Kit aus: 1. Optisches Laufwerk ausbauen 2. Anschluss prüfen 3. Höhe messen
OptiBayHD™ mit
optionaler
Festplatte / SSD
Maximale HDD oder SSD Höhe
beachten (intern)
Internen Anschluss für die HD oder SSD
auswählen
Externer Anschluss muss dem des ausgebauten, optischen Laufwerks entsprechen
Höhe muss der
des ausgebauten, optischen Laufwerk
entsprechen
OptiBayHD Kit
Bestellnummer
Gewünschter interner HDD o. SSD Anschluss im OptiBayHD Kit (SATA o. IDE / PATA) wählen:
Externer Anschluss am ausgebauten CD / DVD / BD Laufwerk (SATA o. IDE / PATA) vergleichen:
Schwarze Frontblende, keine Blende oder die Originalblende verwenden:
Höhe des OptiBayHD Kits muss dem ausgebautem CD / DVD / BD
Laufwerk entsprechen:
Maximale Höhe der im OptiBayHD Kit verwendbaren Festplatte oder SSD:
OptiBayHD™ Kits mit SATA Anschluss intern und extern:

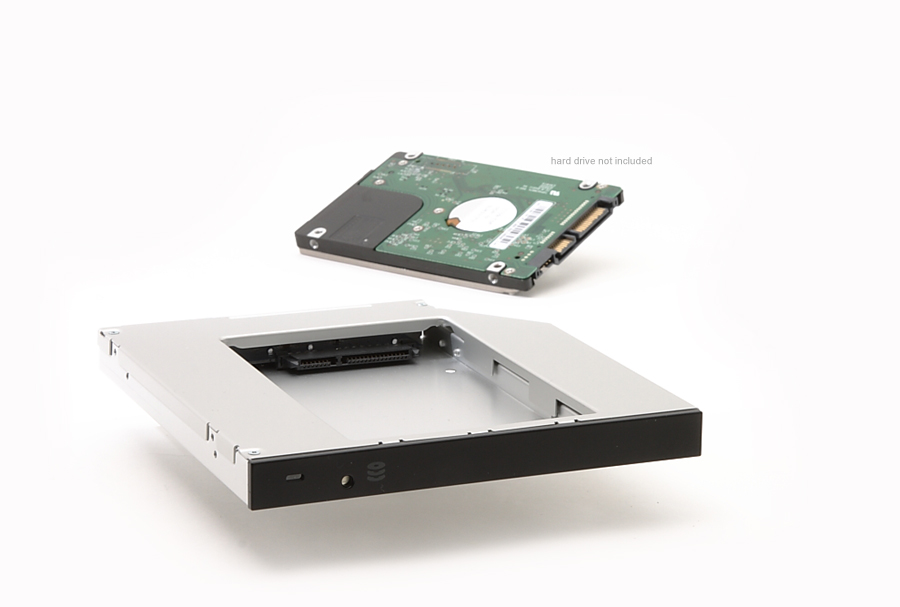

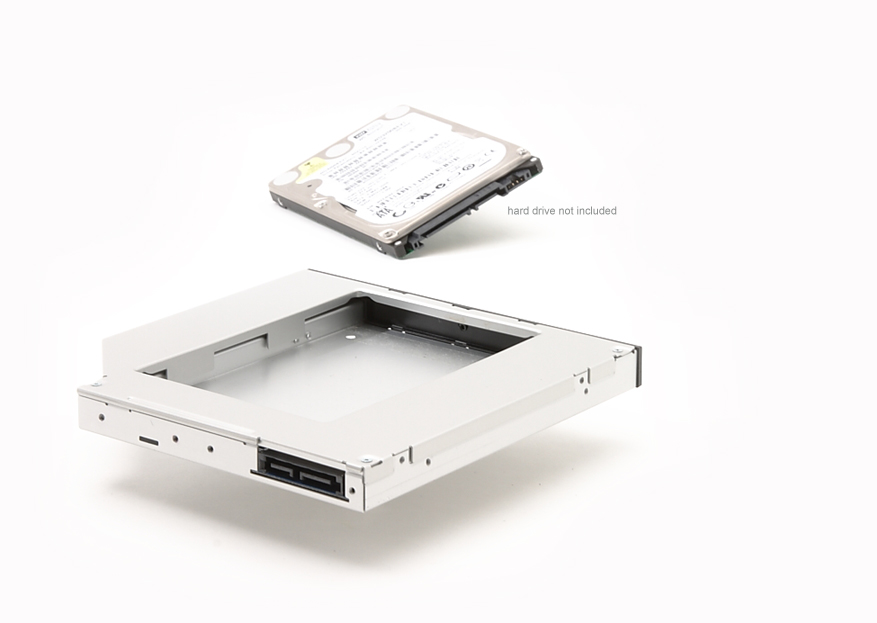

OBHD-SATA12-SATA-BU Universalkit ersetzt auch die Kits OBHD-SATA12-SATA-B und
OBHD-SATA12-SATA-NF
für SATA HD oder SSD intern
OptiBayHD Kit
mit SATA extern
Schwarz, keine oder Original*

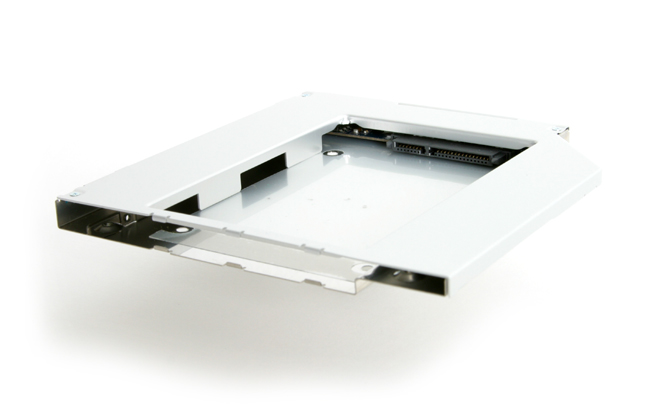

12,7mm hohes OptiBayHD Kit
für bis zu 12,5mm hohe SATA HD/SSD

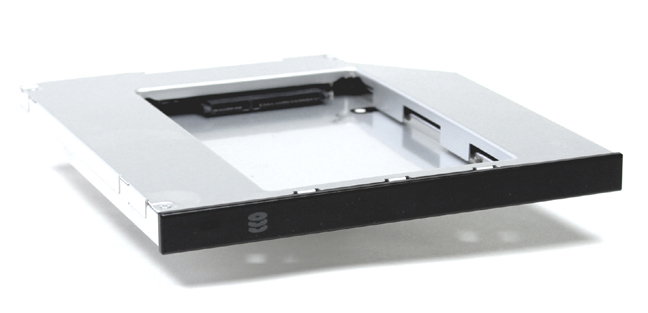

OBHD9-SATA-SATA-BU9 Universalkit ersetzt auch die Kits OBHD9-SATA-SATA-B und OBHD9-SATA-SATA-NF
für SATA HD oder SSD intern
OptiBayHD Kit mit
SATA extern
Schwarz, keine oder Original*

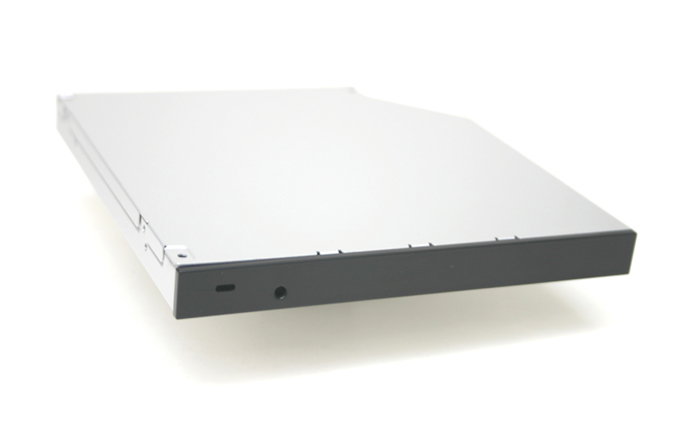

9,5mm hohes OptiBayHD Kit
für bis zu 9,5mm hohe SATA HD/SSD
OptiBayHD™ Kits mit externem IDE / PATA Anschluss und SATA für die HD oder SSD intern:

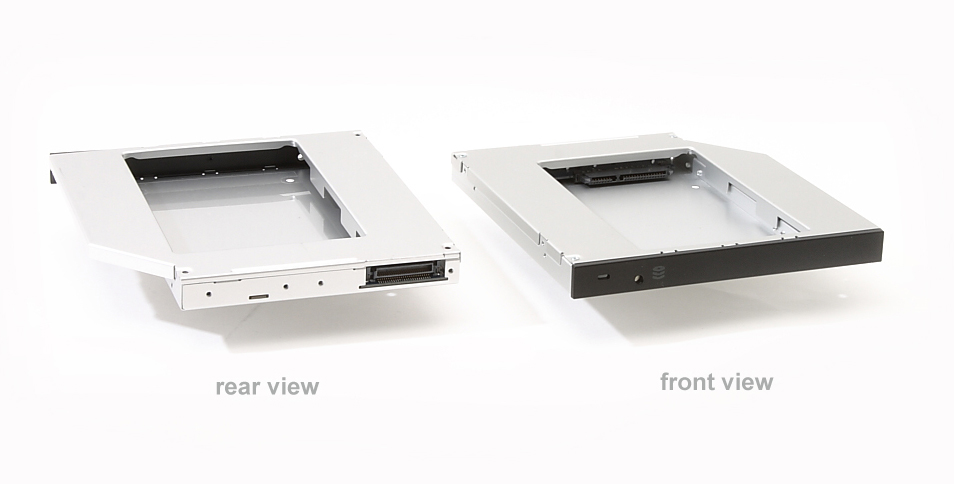

OBHD-SATA12-BU Universalkit ersetzt auch die Kits OBHD-SATA-B und OBHD-SATA12-NF
für SATA HD oder SSD intern
OptiBayHD Kit mit
IDE / PATA extern
Schwarz, keine oder Original*
12,7mm hohes OptiBayHD Kit
für bis zu 12,5mm hohe SATA HD/SSD
OBHD9-SATA-BU9 Universalkit ersetzt auch die Kits OBHD9-SATA-BU und OBHD9-SATA-NF
für SATA HD oder SSD intern
OptiBayHD Kit mit
IDE / PATA extern
Schwarz, keine oder Original*

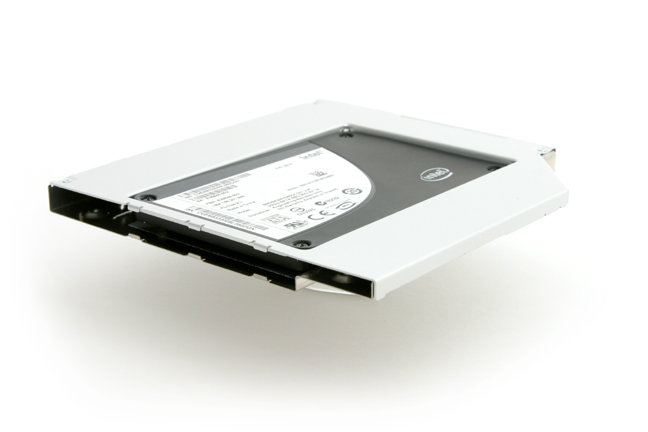

9,5mm hohes OptiBayHD Kit
für bis zu 9,5mm hohe SATA HD/SSD
OptiBayHD™ Kits mit IDE / PATA Anschluss extern und intern:
(Hinweis: Die u.a. IDE / PATA Kits machen nur dann Sinn, wenn Sie in das OptiBayHD Kit noch eine alte, vorhandene IDE HD einbauen wollen. Ansonsten empfehlen wir die Verwendung der o.a. IDE / PATA Kits mit internem SATA Anschluss für aktuelle und verfügbare HD / SSD Laufwerke)
* Hinweis zu den Universalkits und Frontblenden:
Die OptiBayHD™ Universalkits ermöglichen es Ihnen, auch die original Blende Ihres optisches Laufwerks anstelle der mitgelieferten schwarzen Blende zu nutzen. Die Originalblende ist bei allen Laufwerken nur gesteckt und auch ohne Werkzeug einfach zu entfernen. Aufgrund der Flexibilität ersetzen die Universalkits die -B (schwarze Blende) und -NF (Keine Blende) Versionen mit gleicher Bauhöhe und gleichen Anschlüssen.

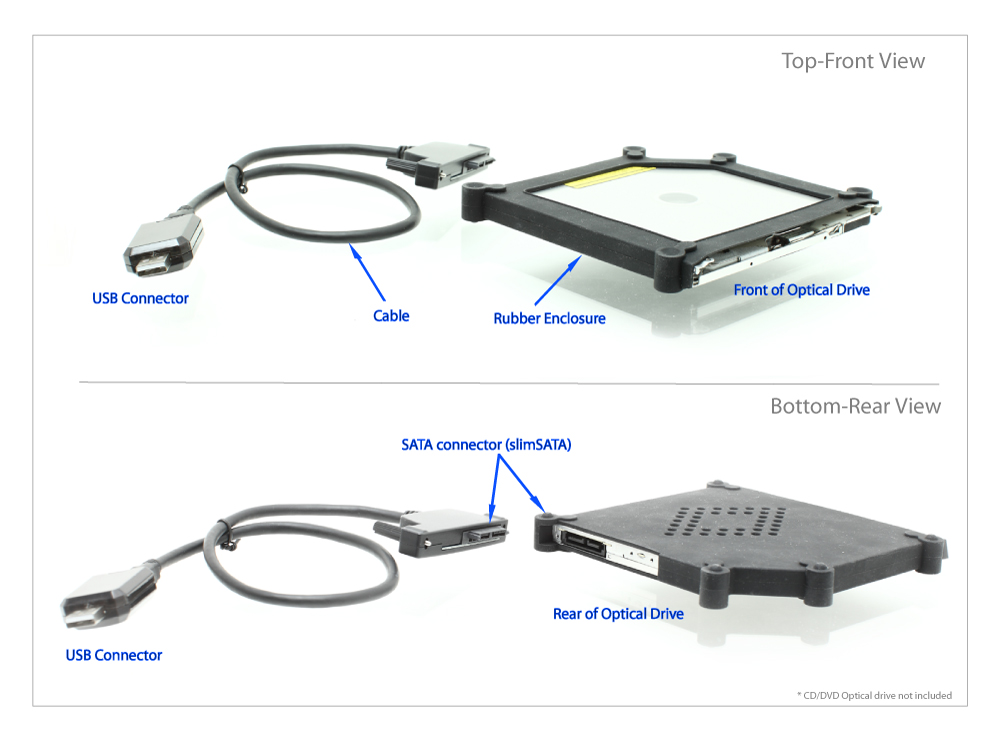

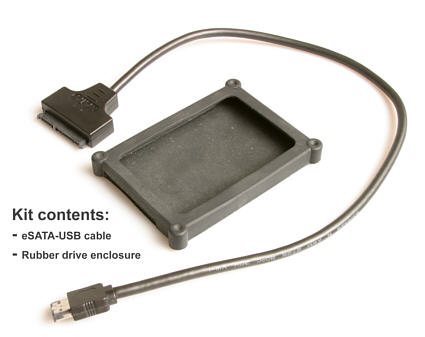

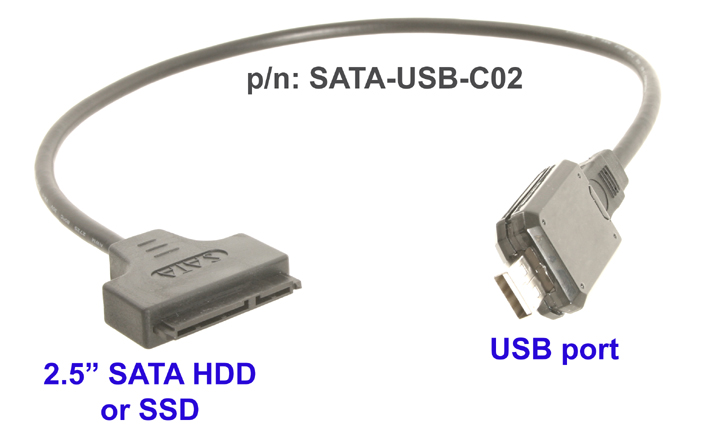

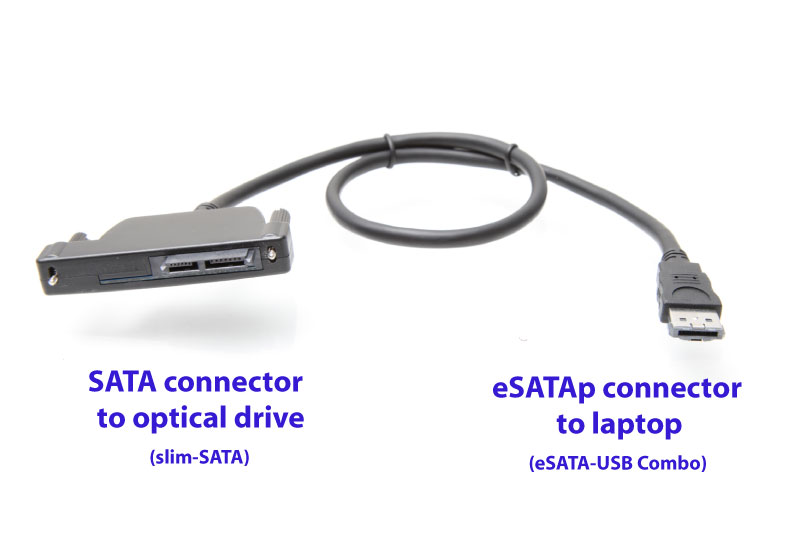

Optionales SATA auf USB oder eSATA Adapterkabel für den externen Anschluss Das SATA auf USB bzw. eSATA Adapterkabel ist der einfachste Weg, um ein ausgebautes, internes CD, DVD oder Bluray SATA Laufwerk extern an einem Laptop über einen USB oder eSATA Anschluss weiter nutzen zu können. Dabei kann das Laufwerk zusätzlich zu den internen Festplatten oder SSD verwendet werden. Mit den Adapterkabel lassen sich aber auch die OptiBayHD™ Kits an jedem USB bzw. eSATA Anschluss auch von PCs nutzen um z.B. die Festplatte oder SSD einzurichten oder grosse Datenmengen schnell übertragen / kopieren zu können.
SATA Anschluss zum
optischen Laufwerk oder
zur OptiBayHD™ (Slim-SATA)
USB Anschluss
zum Notebook (auch mit eSATA sowie
eSATA / USB Combo Anschluss erhältlich)

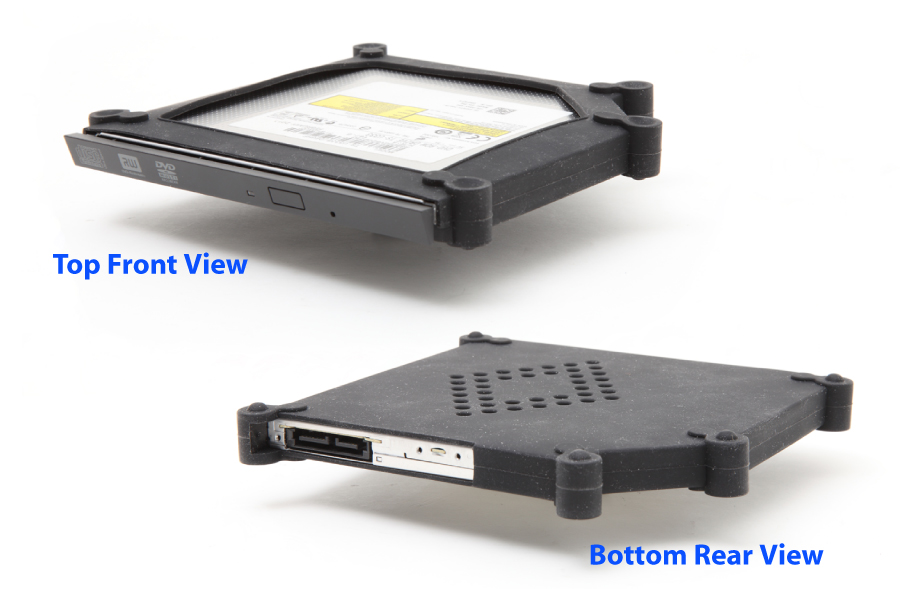

Internes CD, DVD
oder Blu-ray Laufwerk
extern angeschlossen

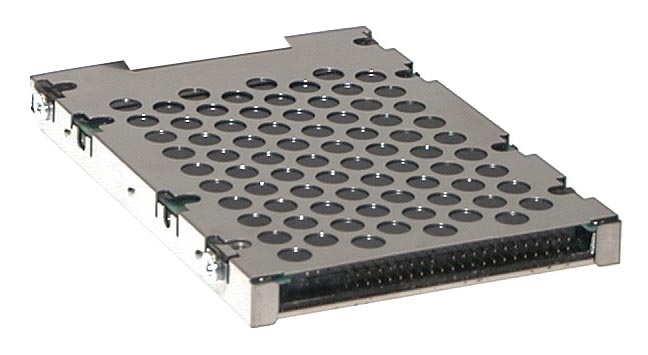

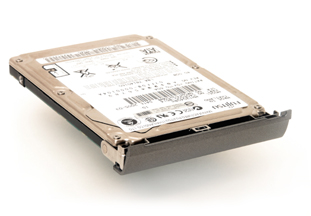

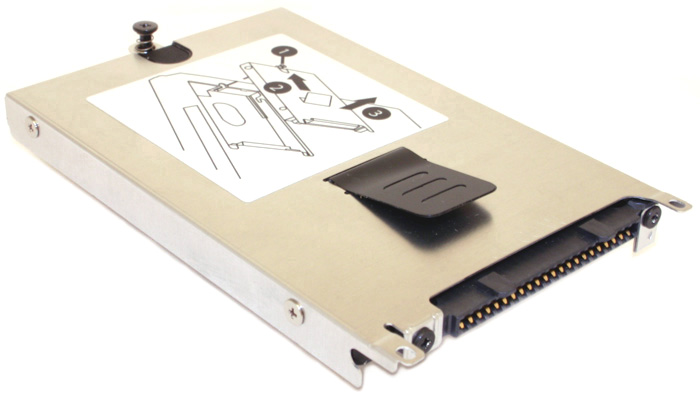

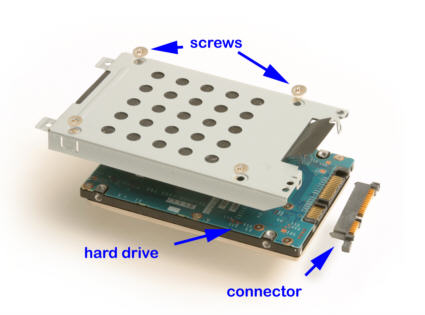

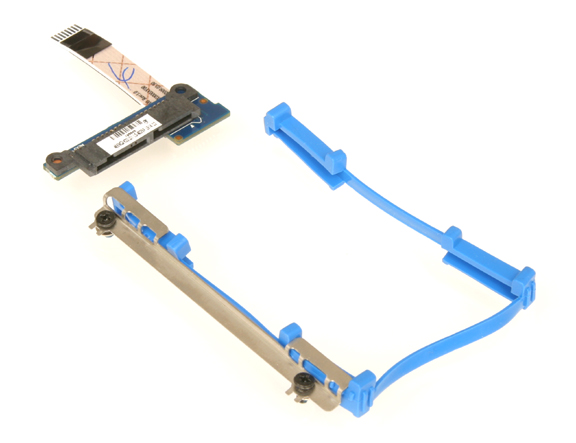

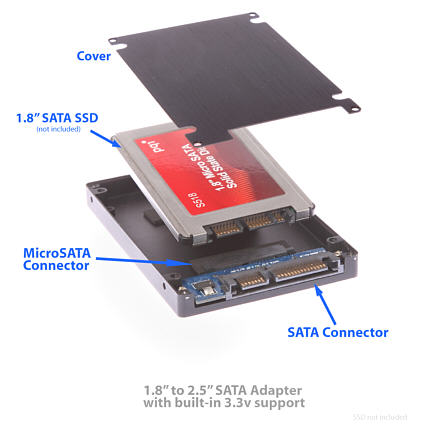

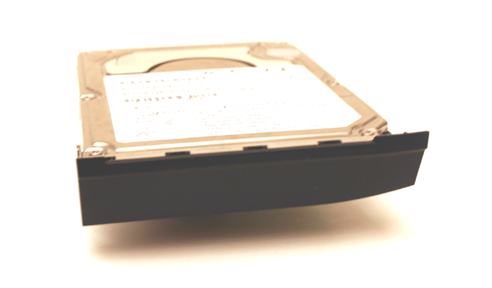

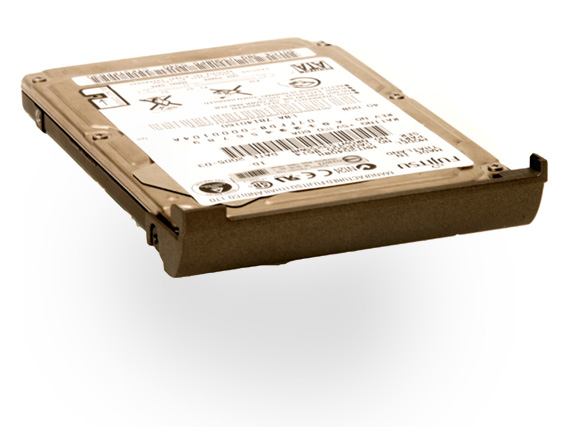

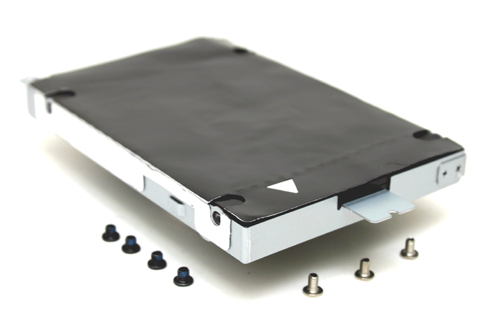

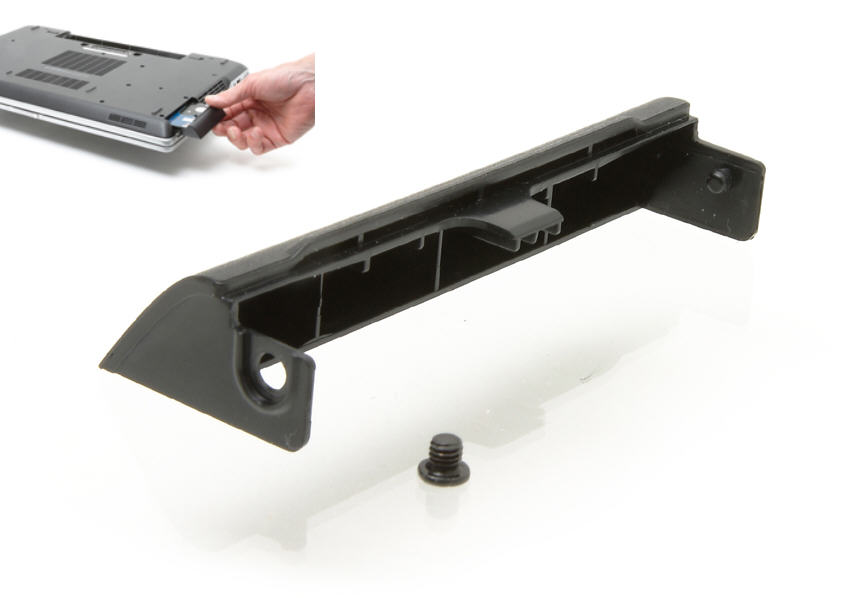

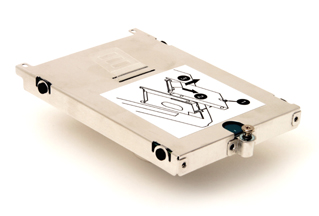

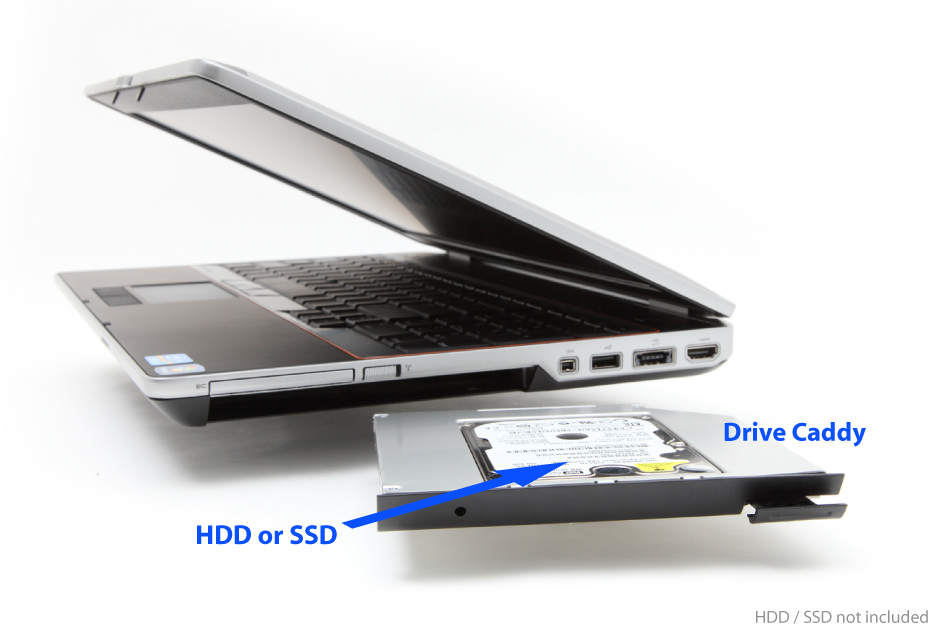

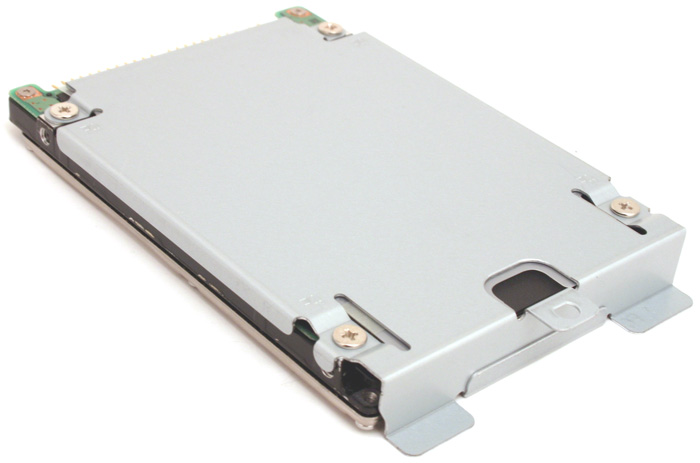

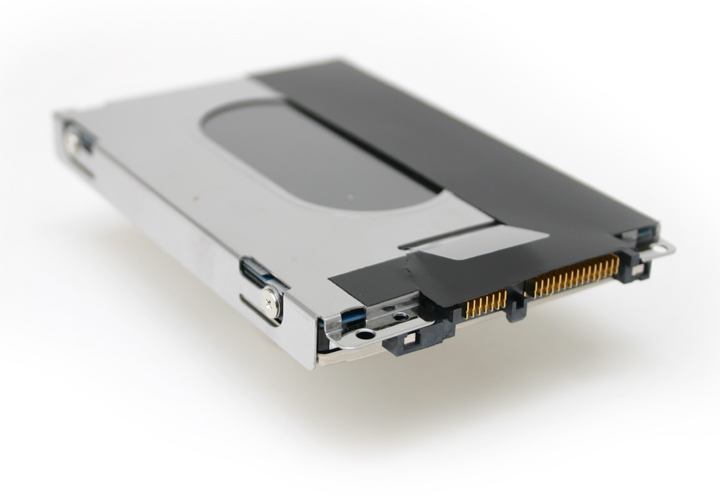

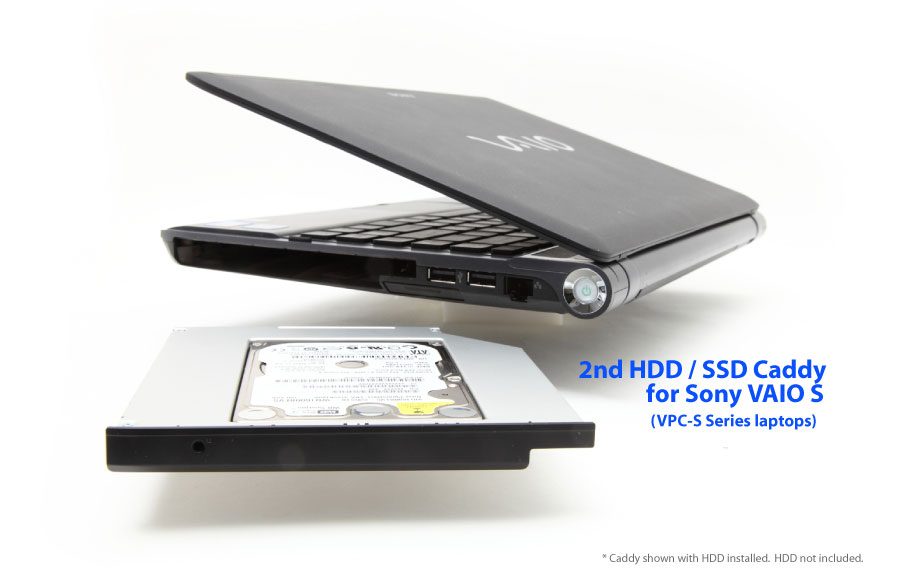

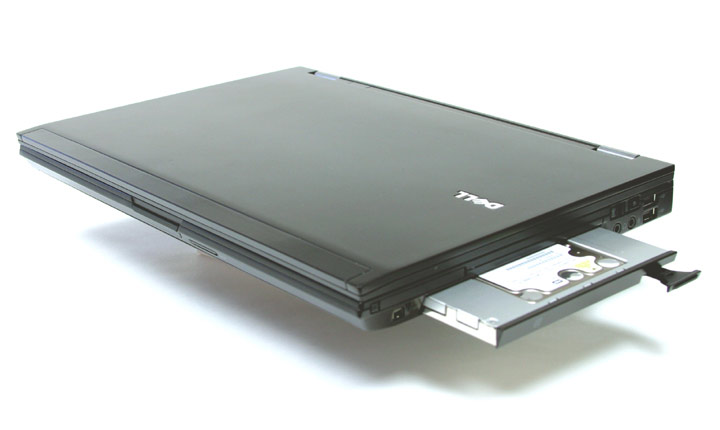

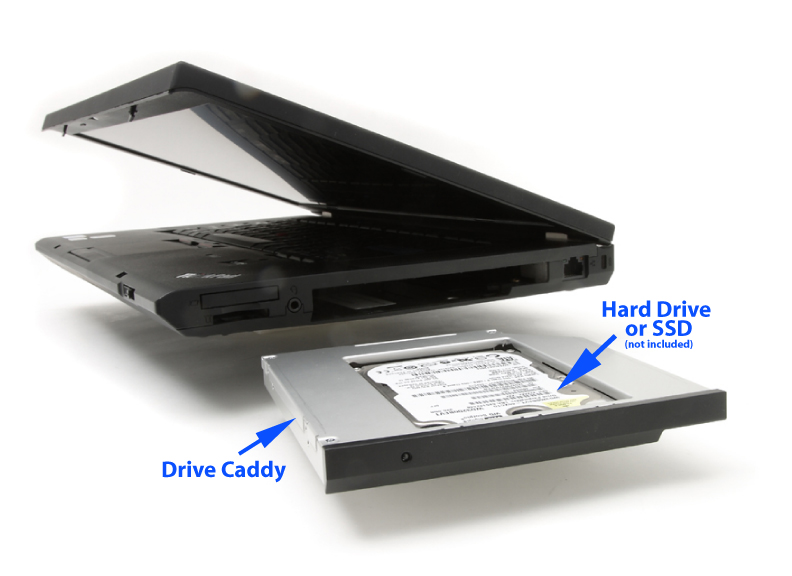

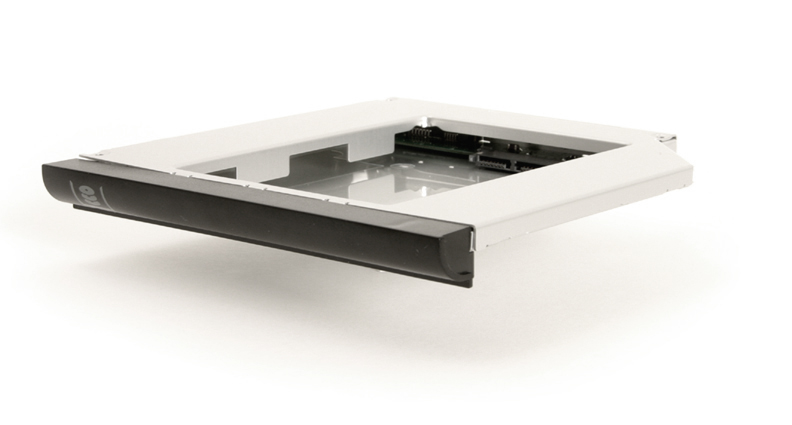

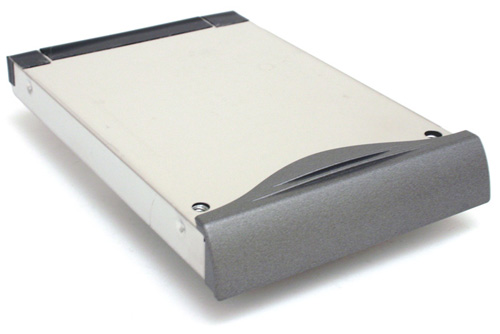

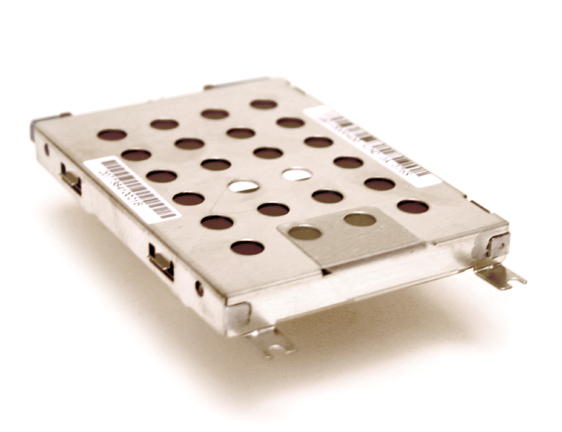

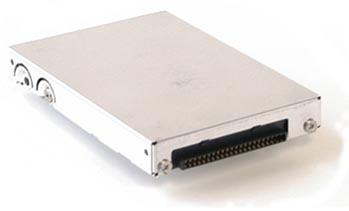

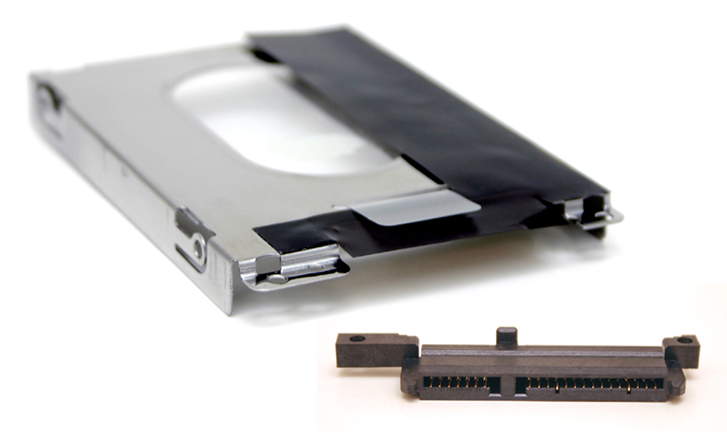

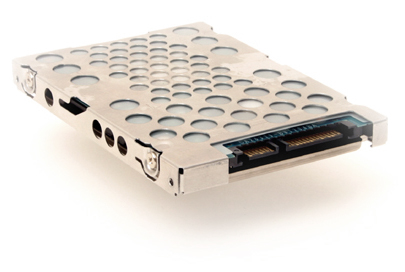

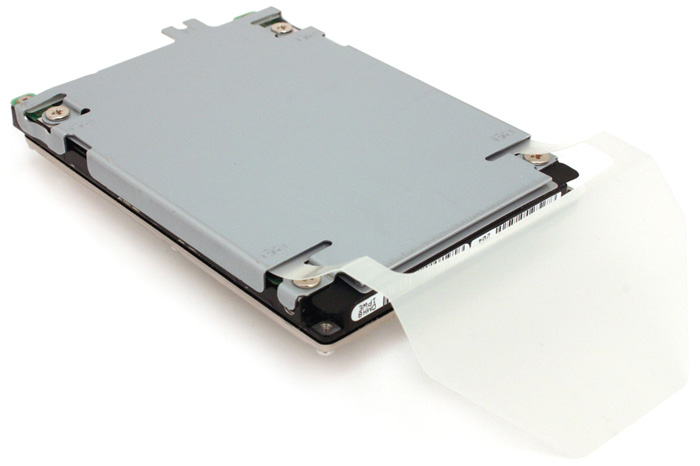

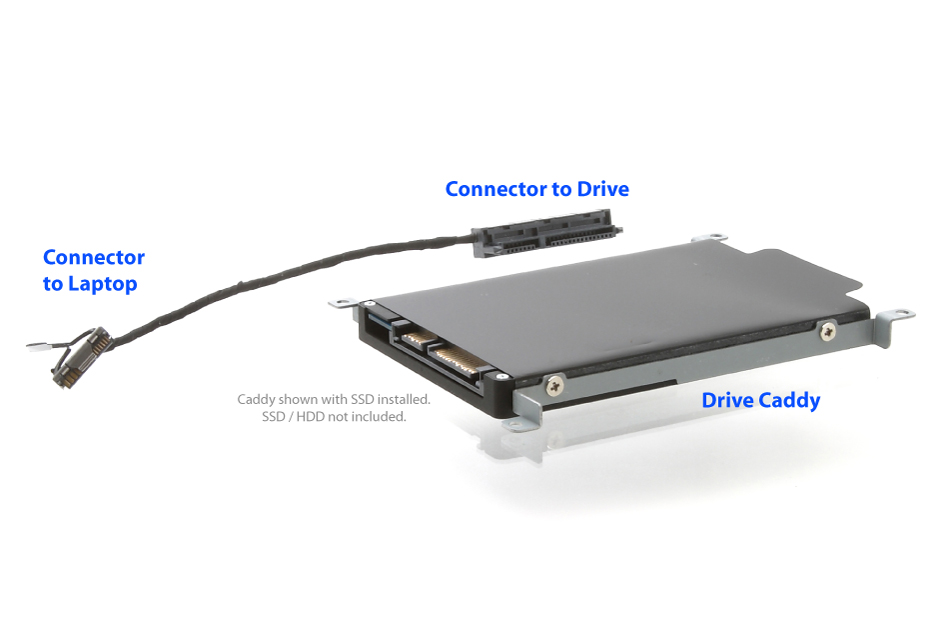

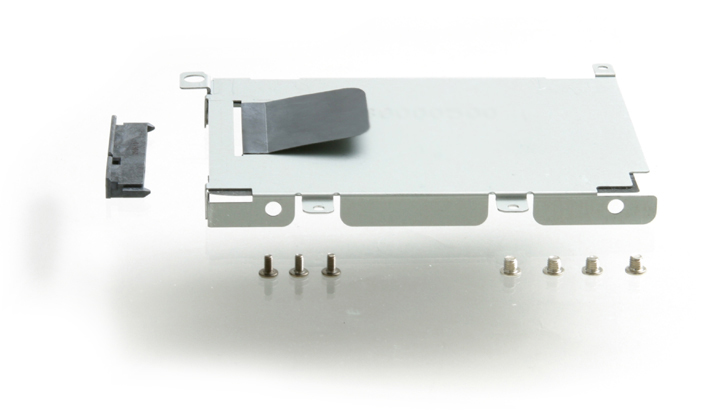

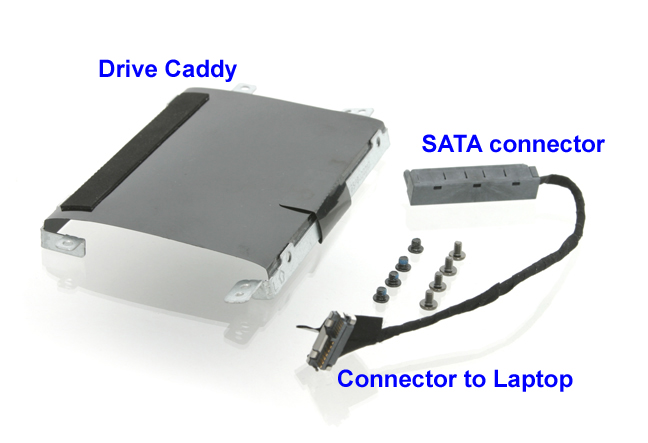

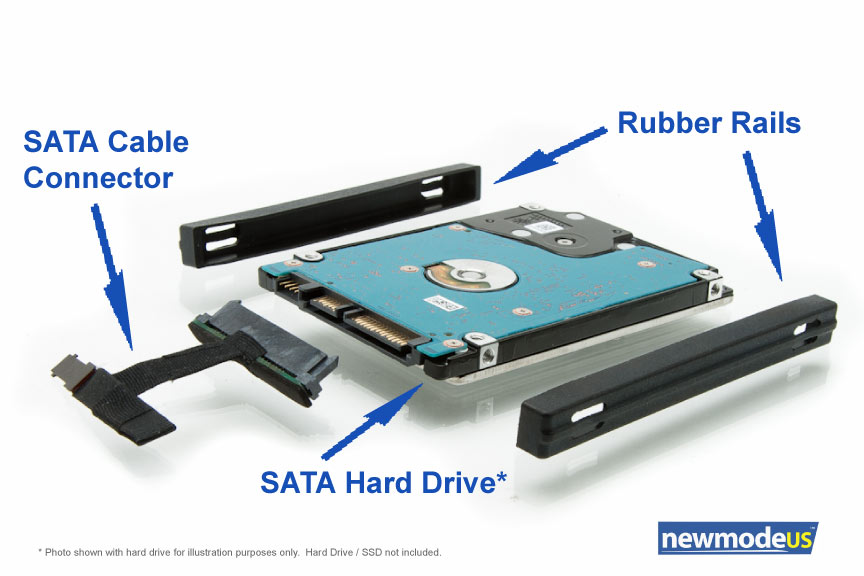

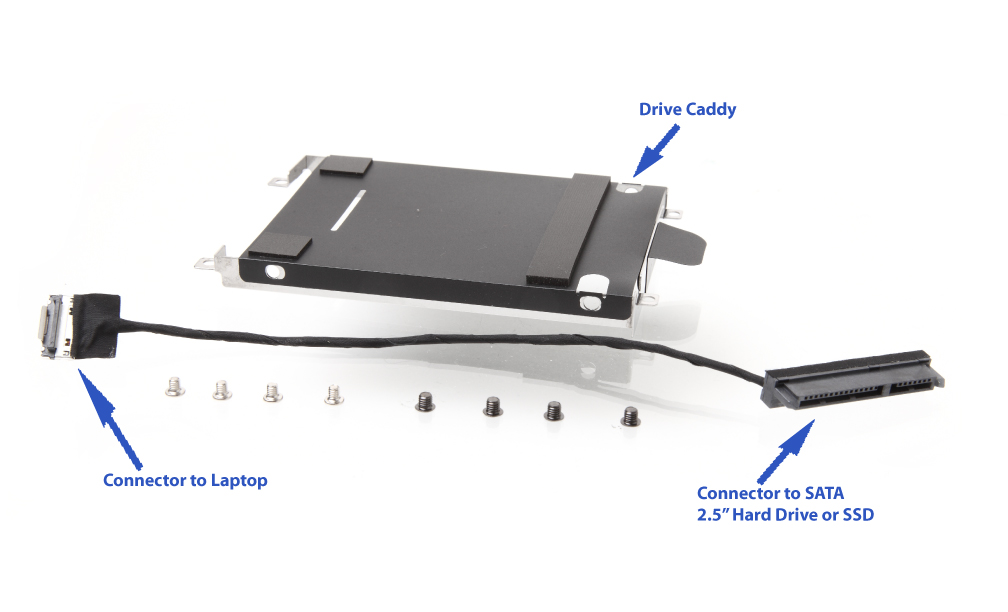

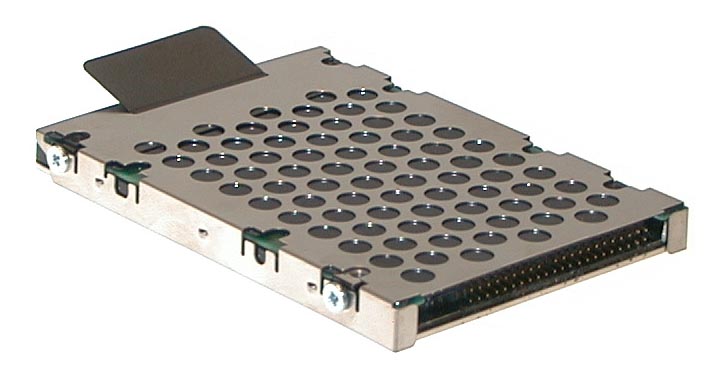

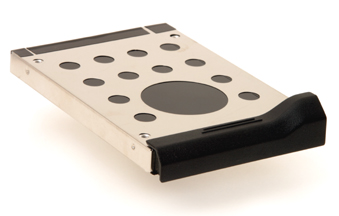

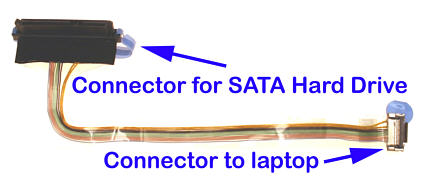

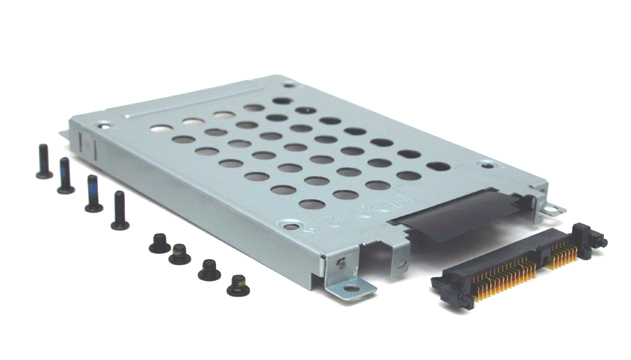

Beispiele mit diversen Notebooks + MacBook Die nachfolgende Liste zeigt Beispiele und auch einige ganz spezielle Versionen der OptiBayHD™ Kits sowie weitere Festplattenkits und Optionen um eine zweite Festplatte oder SSD in spezielle Notebooks einbauen zu können. Aufgrund der Vielzahl an Marken und Modellen ist die Liste niemals vollständig. Sollte Ihr Modell nicht mit aufgeführt sein, können Sie über die o.a. Tabelle das passende OptiBayHD™ Kit anhand der Bauhöhe und dem Anschluss sowie der Blende einfach selbst bestimmen. Für Notebooks mit einer wechselbaren Festplatte bieten wir ebenfalls passende Einbaukits an.
